| 概要 |
单端信号——>差分信号
输入单端脉冲——>(隔离、转换、整形)——>输出差分信号 |
| 特征 |
□ZHQ27系列 双路高速差模信号转换器(编码器信号转换器 编码器信号转换模块)，可将单端脉冲信号转换成输出差分(差模)信号，可应用于包括微处理器系统TTL、PLC与伺服系统、变频器之间数据高速传输转换接口（单片机、PLC控制器与伺服系统、变频器之间转换接口）适用于电机自控应用等领域。尤其是能克服工控系统复杂的现场环境下的强干扰，排除强电场、强磁场等电气干扰。MHM-07型双高速差模信号转换器能有效保护较为敏感的电路，并且具有脉冲整形功能，有效地提高了系统之间的抗干扰性能，为工业自动化控制系统中提供一个安全接口。内置二路独立高速差模信号转换器。
□ZHQ27系列 双路高速差模信号转换器常规产品输入：有PLC电平接口07A、TTL电平接口07B、LvTTL电平接口07L、HvTTL电平接口07Z，输入有特殊电平要求可定制。输出：DS差分(差模)信号，Vid ± 2.5-3V。
□ZHQ27系列 与 MHM-02系列 输入接口完全相同，其输出接口不同。
□结构上采用了片状模块卡口式结构，可直接卡入标准道轨安装，安装拆卸维护方便。可以多片紧凑叠合安装在标准DIN 35mm 道轨上，可节省和替代控制柜输入、输出接线端子。
□单端转差分信号，单端转差模信号。
□单路输入信号电流5mA，如将7、9端短接，10、12端短接，可以作为一路输入两路输出使用。 |
| 应用领域 |
PLC、单片机单端脉冲信号转换为差分(差模)信号驱动伺服系统、变频器。
PLC、伺服电机、变频器控制系统抗干扰处理
各类标准、非标单端脉冲信号转换为差分信号_(差分、差模、RS422、长线驱动) |
| 技术概述 |
| 工作电压范围 |
ZHQ27A、B、Z、L、Ls |
ZHQ27A-T、B-T、Z-T、L-T、Ls-T |
| 7-30V（DC）>200mA |
5V (DC) >200mA |
| 无隔离处理的开关电源对设备容易产生纹波干扰，浪涌易损坏设备。 |
| 输入参数 |
| 输入直流电平 |
A型 为PLC电平0 - 24 V ，B型 为TTL/CMOS电平0 - 5V
Z型 为HvTTL电平0 - 10/12V
L型 为LvTTL电平0 - 3.3V ，Ls型 为LvTTL电平0 - 2.5V
ZHQ27 全系列支持 NPN 集电极输入 |
| 典型输入电流 |
5 mA |
| |
| 典型传输频率 |
0-800 KHz |
| 输出参数 |
| 差模输出电压 |
Vid ± 2.5-3V |
| 连续负载电流输出电流 |
40 mA |
| 典型开关速度 |
RiseTime 100ns FallTime 100ns (纳秒) |
| 典型运行参数 TYPE GENERAL DATA |
| 工作温度范围 |
-10°C to 70°C |
| 外形尺寸 |
80mm(H) × 25mm(W) × 59mm(D) DIN35 |
|

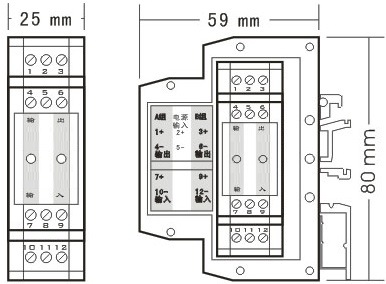

| 尺寸图 |
 |
双高速差模信号转换器输入端与输出端不能接错，以及正、负极性不得有误。否则会直接损坏光隔器。
ZHQ27系列内为二路独立差模信号转换器，输入、输出端上下一一对应，相互独立不能交叉使用。
A 组 输入：7 +、10 - ， 输出：1 +、4 -
B 组 输入：9 +、12 - ， 输出：3 +、6 -
工作电压直流 ：DC 2 + 、 5 - |
| |
