| 概要 |
| MEX306运动控制器集成梯形图和组态软件的产品。可应用于各种需要脱机或联机运行的场合。本身支持6轴，最多可扩展至8轴，支持直线插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等。支持多任务同时运行，同时可以在PC上直接仿真运行。 |
| 特征 |
支持 EtherCAT 总线通讯
本身支持6轴，最多可扩展至12轴运动控制（虚拟轴数）
ECAT 最快 1ms 的刷新周期
通过CAN总线，最多可扩展到512个隔离输入或输出口
轴正负限位信号口/原点信号口可以随意配置为任何输入口
输出口最大输出电流可达300mA,可直接驱动部分电磁阀
RS232、RS485接口、以太网接口
支持最多达12轴直线插补
支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴等功能
支持ZBasic多文件多任务编程
多种程序加密手段，保护客户的知识产权
掉电检测，掉电存储 |
| 技术概述 |
| 参数/规格 |
MEX306 |
| 基本轴数 |
6 |
| 最多扩展轴数 |
12 |
| 基本轴类型 |
EtherCAT |
| 内部IO数 |
16进16出(带过流保护) |
| 最多扩展IO数 |
512进512出 |
| 内部AD/DA |
2路DA（0-10V） |
| 最多扩展AD/DA |
256路AD,128路DA |
| 脉冲位数 |
32 |
| 编码器位数 |
32 |
| 速度加速度位数 |
32 |
| 每轴运动缓冲数 |
32 |
| 数组空间 |
320000 |
| 程序空间 |
6144kbyte |
| Flash空间 |
8129kbyte |
| 电源输入 |
24V直流输入(控制器功耗10W内，不用风扇散热)，IO24V输入。 |
| 通讯接口 |
RS232, RS485,CAN,以太网,EtherCAT |
| 外形尺寸 |
252*133mm |
|

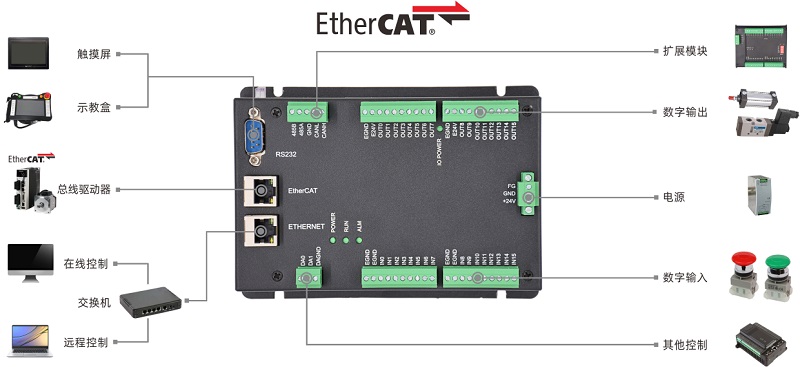

| 系统架构 |
 |
| |
|
|
 |
|
 |
