| 概要 |
| SJH300是一款网络显示的触摸屏示教盒，示教盒必须和支持XPLC功能的控制器配合使用，控制器软件开发需要develop2.6以上版本。带有一个USB口，一个U盘接口，24V电源(可USB供电)，带有480*272分辨率的真彩显示屏，47个按键，配急停开关。支持触摸屏，可以按键和触摸配合使用。 |
| 特征 |
可编程示教盒，可以通过脚本程序来实现各种显示界面
绘图功能：中英文字符、直线、圆弧、图片
带急停按钮
带47个按键，可定制
串口、USB接口、U盘接口
支持MOBUS主从协议或自定义协议
支持触摸屏
适用于各种机械或机械手控制
480*272分辨率显示屏 |

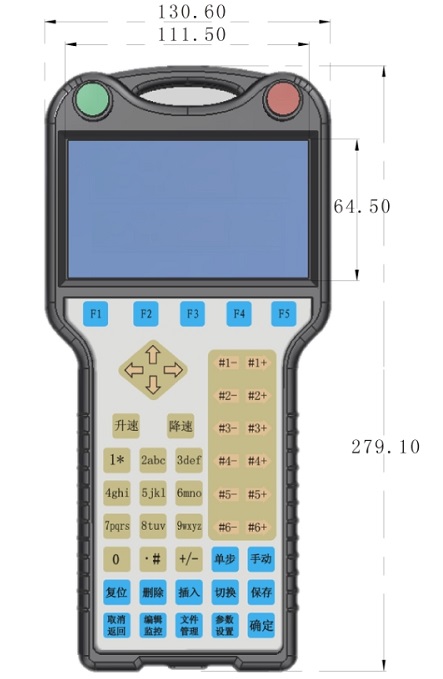

| 技术概述 |
| 针脚号 |
名称 |
说明 |
| 1 |
UDISK 5V |
U盘信号 |
| 2 |
UDISK- |
U盘信号 |
| 3 |
UDISK+ |
U盘信号 |
| 4 |
UDISK GND |
U盘信号 |
| 5 |
EGND |
外部电源地 |
| 7 |
EMG |
常闭急停型号输出 |
| 9 |
DC24V |
电源输入，用于供电. |
| 10 |
EGND |
预留 |
| 12 |
TX- |
ETH橙色,RJ45的2脚 |
| 13 |
TX+ |
ETH灰橙,RJ45的1脚 |
| 14 |
RX- |
ETH绿色,RJ45的6脚 |
| 15 |
RX+ |
ETH灰绿,RJ45的3脚 |
|
| 系统架构 |
 |
| |
|
|
 |
|
 |
