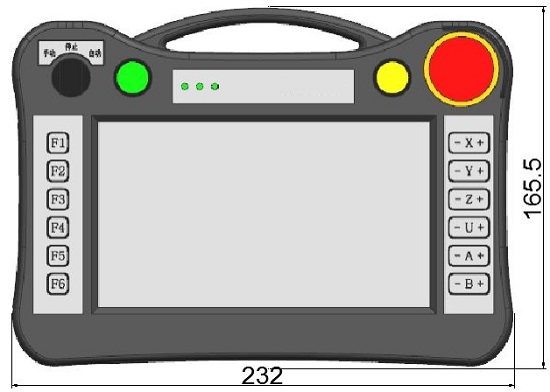

SJH400系列示教盒
概要
SJH400是一款网络显示的触摸屏示教盒,示教盒必须和支持XPLC功能的控制器配合使用,控制器软件开发需要develop2.6以上版本。带有一个USB口,一个U盘接口,24V电源(可USB供电),带有800*480分辨率的真彩显示屏,18个按键,配急停开关。支持触摸屏,可以按键和触摸配合使用。
特征

可编程示教盒,可以通过脚本程序来实现各种显示界面
绘图功能:中英文字符,直线,圆弧,图片。
带急停按钮。
带47/18个按键,按键功能可定制
串口,USB接口,U盘接口
支持MODBUS或自定义协议
适用于各种机械或机械手控制
支持触摸屏

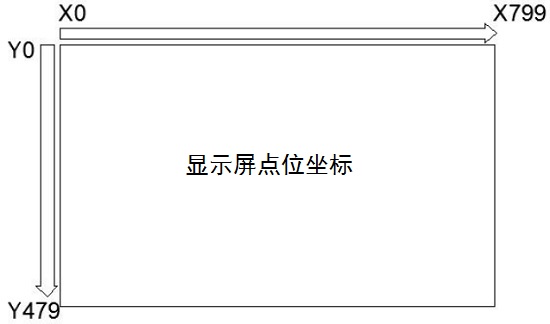

800*480分辨率触摸屏

技术概述
针脚号 名称 说明
1 USB_5V U盘+5v电源输出
2 USB_D- 差分数据线D-
3 USB_D+ 差分数据线D+
4 USB_GND U盘地(与数字地隔离)
5 GND 数字地
6 NC 预留
7 EMG 急停
8 GND 数字地
9 DC24V 24V电源输入
10 GND 数字地
11 NC 预留
12 ETH_TX- 以太网TX-
13 ETH_TX+ 以太网TX+
14 ETH_RX- 以太网RX-
15 ETH_RX+ 以太网RX+
系统架构




产品样本
