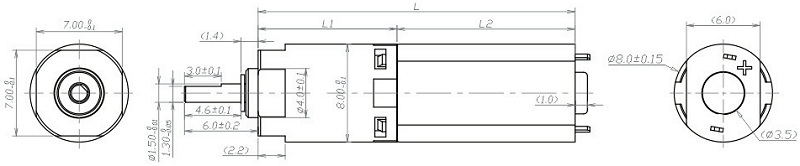

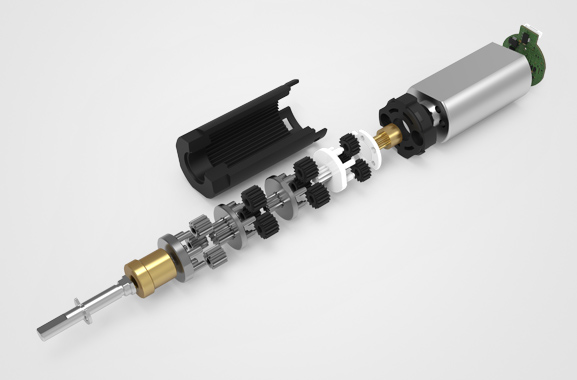

| 结构 |
 |
| 特征 |
外径：8mm
材质：塑料
旋转方向：cw&ccw
齿轮箱回程差：≤3°
轴承：烧结轴承;滚动轴承
轴向窜动：≤0.3mm(烧结轴承)；≤0.2mm(滚动轴承)
输出轴径向负载：≤0.8N(烧结轴承)；≤5N(滚动轴承)
工作温度：-20至+80℃ |
| 主要技术指标 |
| 齿轮级数 |
P |
1 |
2 |
3 |
4 |
| 减速比 |
i |
4/5 |
13/19/28 |
47/69/102/152 |
168/249/368/546/809 |
| 最大容许扭力 |
gf.cm |
50 |
100 |
200 |
400 |
| 瞬间容许力矩 |
gf.cm |
200 |
300 |
600 |
900 |
| 效率 |
% |
85 |
73 |
65 |
58 |
| 长度 |
mm |
8.6 |
11.3 |
14 |
16.7 |
|
 |
电压：3-12V；输入速度：≤30000rpm；电流：最大150mA。
下表根据马达定义值测试，数据只作为参考值。 |
| 型号 |
额定转速 |
最高转速 |
额定容许力矩 |
瞬间容许力矩 |
减速比 |
减速箱长L1 |
总L |
| rpm |
rpm |
gf.cm |
gf.cm |
i |
mm |
mm |
| PD008008-4 |
2083 |
8333 |
50 |
200 |
3.6 |
8.6 |
23.1 |
| PD008008-5 |
1406 |
5625 |
50 |
200 |
5.3 |
| PD008008-13 |
579 |
2315 |
100 |
300 |
13.0 |
11.3 |
25.8 |
| PD008008-19 |
391 |
1563 |
100 |
300 |
19.2 |
| PD008008-28 |
264 |
1055 |
100 |
300 |
28.4 |
| PD008008-47 |
161 |
643 |
200 |
600 |
46.7 |
14 |
28.5 |
| PD008008-69 |
109 |
434 |
200 |
600 |
69.1 |
| PD008008-102 |
73 |
293 |
200 |
600 |
102.4 |
| PD008008-152 |
49 |
198 |
200 |
600 |
151.7 |
| PD008008-168 |
45 |
179 |
400 |
900 |
168.0 |
16.7 |
31.2 |
| PD008008-249 |
30 |
121 |
400 |
900 |
248.8 |
| PD008008-369 |
20 |
81 |
400 |
900 |
368.6 |
| PD008008-546 |
14 |
55 |
400 |
900 |
546.1 |
| PD008008-809 |
9 |
37 |
400 |
900 |
809.1 |
|
| |
