| 概要 |
| SSMS系列分体式步进伺服电机驱动器，分别支持脉冲控制，模拟量控制，SCL，Modbus RTU等控制模式，通信端口支持RS-232，RS-485，CANopen，全产品支持编码器反馈。 |
| SSMS-E驱动器内置EtherCAT 通讯，是SSMS系列家族的一员。ISSMS-E驱动器可做为标准的EtherCAT从站，支持CANopen over EtherCAT(CoE)。SSMS-EC 驱动器可搭配多种不同大小的步进伺服电机使用。 |
| 特征 |
● 总线控制，多轴网络通讯
● 智能型，内置运动控制器
● 集成式电机，一体化终端
● 高效率，高精度，高响应
● 低振动，低噪音，低发热
● 加强型设计，长寿命设计
|
□全闭环
精确的位置及速度控制以满足最为苛刻的应用要求。
高鲁棒性的伺服控制可适应宽范围的惯性负载和摩擦负载变化。
——ISSMS17、23、24、34产品内置20000 脉冲/圈高分辨率编码器，提供了准确的位置精度，定位误差仅为f1脉冲(0.018e )。
——ISSMS11产品内置4096 脉冲/圈高分辨率编码器，提供了准确的位置精度，定位误差仅为f1脉冲(0.2e )。
□低发热/高效率
根据实际负载情况实时调整电流的大小，将发热降至最低。
静止时，电流几乎为零，无发热。
接近100%力矩输出能力，在最紧凑的空间内发挥出最大的能量转化率，节能高效。
□平滑精确
基于5000线高精度编码器的空间矢量电流控制算法，在全速度范围内均有优异的性能表现，即使在低速应用时仍可保持平稳、安静的运行。
——完美解决传统步进电机低速振动噪声问题
利用高速响应的伺服控制技术升级强化了步进电机固有的刚性特质。
——在运行和静止时都确保定位的精确
□高速响应
在点到点快速定位的运动场合，先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，大大超越了传统步进系统极限。
□大力矩
SSMS系列始终在全伺服模式下运行，电机的力矩可以被100%充分利用，系统设计时无需考虑力矩冗余。
在大多数应用场合，电机可以输出150%的额定力矩，大力矩输出在某些情况下可以简化减速机构的复杂度。
50%过载能力在短距离，高加减速的应用场合将系统优化得更加高效。 |

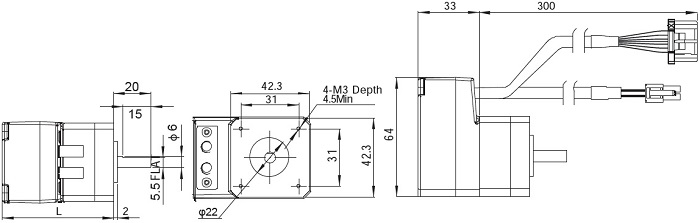

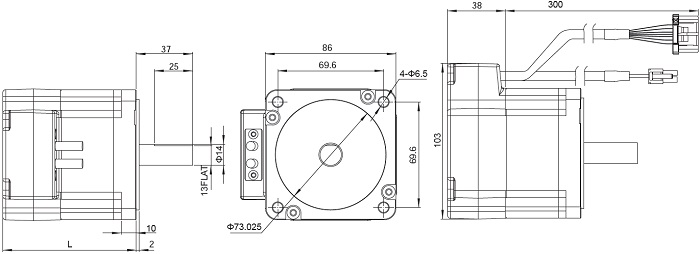

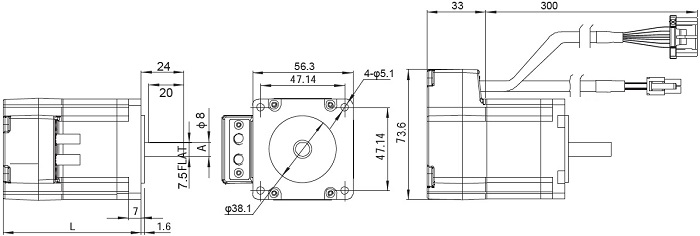

| 尺寸图 |
 |
 |
 |
 |
 |
| 技术概述 |
| 参数 |
|
SSMS11-1 |
SSMS11-2 |
SSMS11-3 |
SSMS17-1 |
SSMS17-2 |
SSMS17-3 |
SSMS17-4 |
SSMS23-2 |
SSMS23-3 |
SSMS23-4 |
SSMS24-3 |
SSMS34-1 |
SSMS34-3 |
SSMS34-5 |
| 电机法兰 |
mm |
28 |
28 |
28 |
42.3 |
42.3 |
42.3 |
42.3 |
56.3 |
56.3 |
56.3 |
60 |
86 |
86 |
86 |
| 保持转矩 |
Nm |
0.065 |
0.08 |
0.125 |
0.26 |
0.42 |
0.52 |
0.7 |
0.95 |
1.5 |
2.4 |
2.5 |
2.7 |
5.2 |
7.0 |
| 转子惯量 |
gcm^2 |
9 |
12 |
18 |
38 |
57 |
82 |
123 |
260 |
460 |
365 |
900 |
915 |
1480 |
2200 |
| 输入电源 |
VDC |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
24-70 |
| 编码器分辨率 |
脉冲/圈 |
4096 |
4096 |
4096 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
20000 |
| 最高转速 |
rpm |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
3600 |
| 电机重量 |
g |
118 |
168 |
218 |
390 |
440 |
520 |
760 |
850 |
1250 |
1090 |
1650 |
2000 |
3100 |
4200 |
| 电机轴径 |
mm |
5 |
5 |
5 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
10 |
14 |
14 |
14 |
| 电机长度L |
mm |
44 |
53 |
64 |
60 |
65 |
74 |
89 |
78 |
100 |
103 |
110 |
88 |
118 |
147 |
|

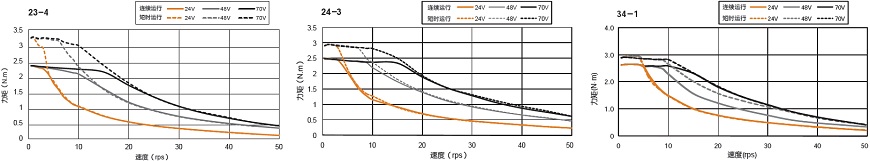

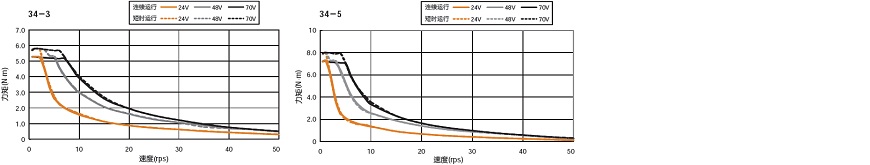

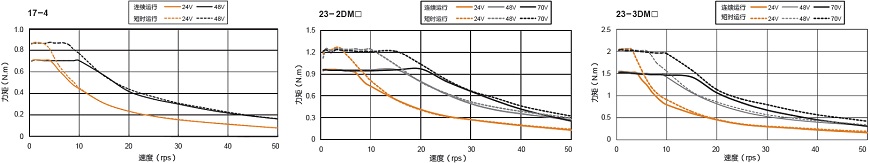

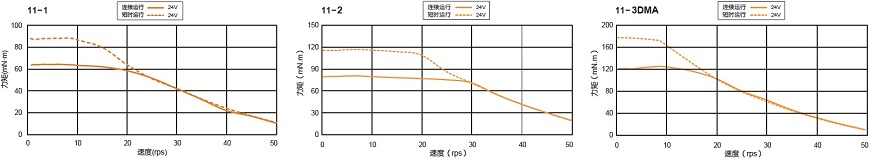

| 曲线图 |
 |
 |
 |
 |
 |
| |
