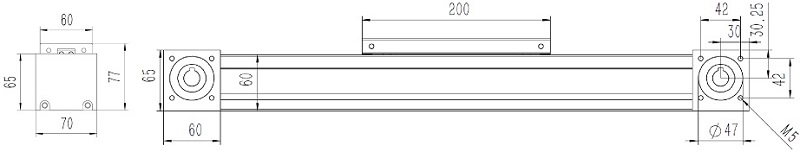

XL060直线定位单元是由中控的铝型材组成的，铝型材内置两根圆柱形硬质钢导轨。同步齿形带驱动滑块沿导轨运动。每个标准同步轮的一侧都包含一个联轴爪，与驱动轴连接，联轴爪的规格可以按照要求变换。同步齿形带的张力可以通过滑块上的调整机构进行调整，该调整机构也可用于调整多个平行定位单元间的对称性。内置导轨通过钢制滚轮与滑块连接，该滚轮采用45号钢制材料。
行程：单根最大有效行程5500mm(标准型，按照要求可以提供拼接，拼接最大长度50米)。
滑块安装：T型槽安装或螺纹孔安装。
单元安装：T型槽、U型件或L型件。
同步带类型：外置强化钢丝网的同步齿形带，重复定位精度土0.1mm。 |
