| 概要 |
LG 型类双圆弧滚动直线导轨副的静刚度和摆动刚度处于单圆弧和双圆弧导轨两者之间，既具有较高的刚性，又具有较高的自校准性能。 |
| 特征 |

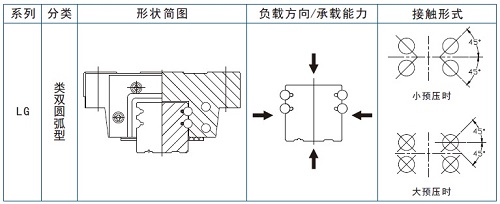

沟槽采用独特的类双圆弧结构， 具有较好的静刚度、摩擦力特性、预加载荷、误差均化能力等性能指标。
将滚珠和沟槽之间的接触角度设定为4 5度，使上下左右方向负载的承受能力及刚性均匀。
承受冲击载荷和重载荷作用时， 承载接触区增大， 提高了系统的刚度。
|
承载能力大，刚度高
在导轨球形滚道面上，通过成形磨削加工圆弧型沟槽，增大了接触面积， 能承受较大的许用载荷，承受冲击载荷和重载荷作用时，承载接触区增大，提高了系统的刚度。L G 型导轨副可承受上下左右四向各种载荷，可以根据不同的目的进行安装和设计。
工作精度高
根据需要，适当增加预载荷，确保钢球不会滑动，实现平稳运动,减小了运动的冲击和振动，同时，滚动直线导轨副的运动借助钢球滚动实现，导轨副摩擦阻力小，动静摩擦阻力差值小，低速时不易产生爬行。重复定位精度高，适合作频繁启动或换向的运动部件。
便于安装
由于采用精密的加工技术，导轨直线度高，导轨安装孔的孔距误差小，安装方便。同时LG 导轨副由于滑块内装有钢丝保持架，便于拆装。我们还能向用户 提供装配用的"加导轨"。 |
| 应用领域 |
加工中心
数控铣床
CNC车床
平面磨床
座标磨床
工业机器人
电火花加工机床
焊接机
材料供给装置
包装机械 |
| 预加载荷和刚性 |
LG型滚动直线导轨副的预紧效果为预载荷的2 倍，为便于使用，一般可以认为3倍，因为预加载荷过大将使寿命缩短，我们设计的导轨副以额定动载荷C的7%为预加载荷的极限值。
 |
| 精度说明 |
LG滚动直线导轨副精度标准及检验方法按中华人民共和国机械行业标准JB/T7175·4-2006《滚动直线导轨副第4部分：验收技术条件》制定，与国外同行业的企业标准等效。

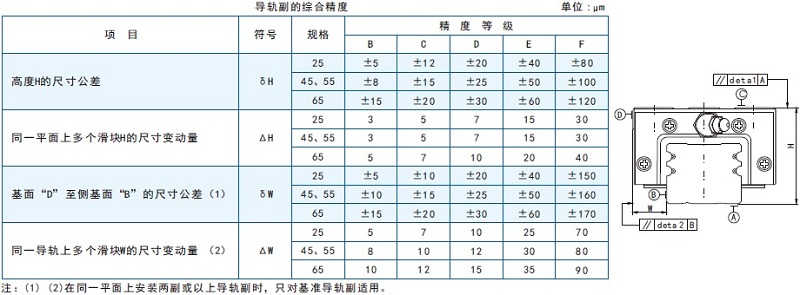

精度等级（导轨副装配精度）
滚动直线导轨副各精度等级的各项公差值见下表。
在自由状态下，导轨会有所变形， 会造成某些检测项目超差，正确的检测方法是将导轨用螺钉固定在平台上测量。
运动精度
 |
| |
