AC系列圆弧齿齿轮齿条

特征

零背隙
齿（滚销）时常有2~3处保持接触，正反方向都不发生齿背间隙
高精度
进给精度（回转-直线比）和定位精度逼近精密滚珠丝杠。
低噪音·低振动
轴承支撑的滚销在次摆线齿面上圆滑滚动。不会产生令人不悦的敲齿音和滚动声。同时也减少了振动。
低灰尘
由于是圆滑的滚动接触、同时旋转部分是小径低速，、低摩擦只产生微小的发热和灰尘。
实现长距离·高速化
使用接续夹具可以实现长距离传动，另外，可以进行210m/min以上的高速行走。

应用领域

台架、装载机
医疗器械
同步进给
加工中心
纵切设备
测量装置
库存搬送
清洗线搬送
机器人搬运
分度转台
复数转台
薄膜、纸、薄片、细线进给和卷绕
雷达、天线、监视摄像机驱动
机器人
大型基板翻转装置

技术概述

项目	参数	型号	1008A	1010A	1210B	1610B		2010B		2510B		3212B		4012B		4014B
通用	允许额定负载（动）	N	130	250	500	1000		1500		2200		3600		6000		14000
	允许额定负载（静）	N	200	380	750	2000		3000		4400		7200		12000		21000
	允许额定扭矩（动）	Nm	1.7	4.0	9.5	25.5		47.7		87.5		220		458.4		1247.8
	允许额定扭矩（静）	Nm	2.5	6.0	14.3	50.9		95.5		175.1		440		916.7		1871.6
	滚轮回转一圈的移动距离	mm	80	100	120	160		200		250		384		480		560
	最大压力角	°	30.2	31.0	30.2	30.7		30.1		30.7		30.1		30.0		30.0
	模数	mm	3	3	3.6	4.75		6		7.5		9.5		12		12
滚轮	齿数	-	8	10	10	10		10		10		12		12		14
	节圆直径	mm	25.465	31.831	38.197	50.9		63.7		79.6		122.2		152.8		178.3
	重量	kg	0.07	0.2	0.31	0.71		1.3		2.1		6.4		12.4		20.9
	转动惯量	kg.m2x10-4	0.11	0.41	0.96	3.98		10.5		25.5		169		594		1180
齿条	节距	mm	10	10	12	16		20		25		32		40		40
	定尺	mm	480	480	480	512	992	500	1000	500	1000	512	992	520	1000	520	1000
	齿数	-	48	48	40	32	62	25	50	20	40	16	31	13	25	13	25
	重量	kg	0.6	0.6	0.6	1.1	2.2	2.1	4.2	2.7	5.4	4.2	8.4	6.9	13.8	8.8	17

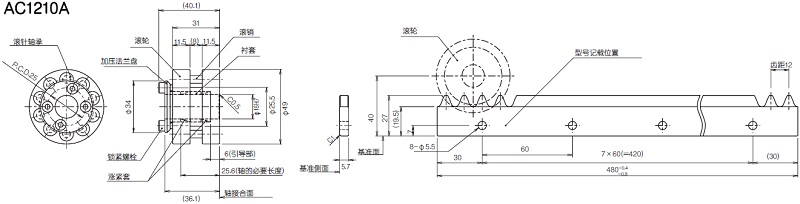

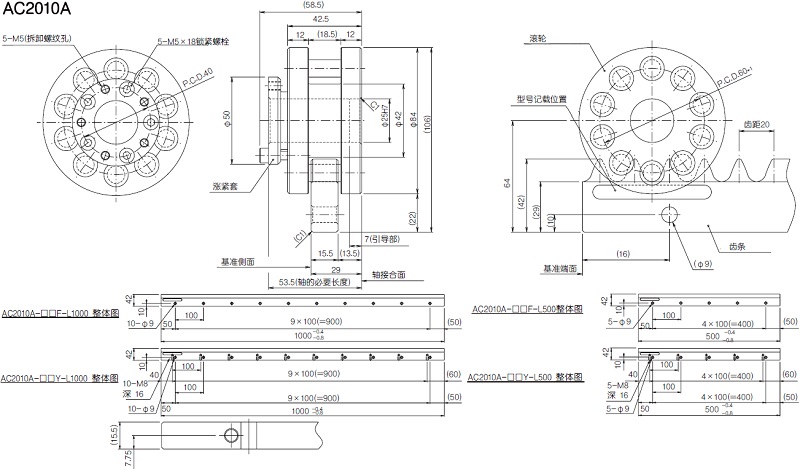

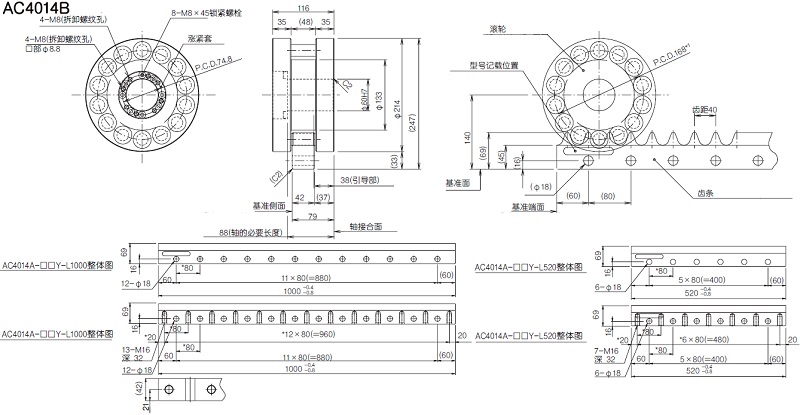

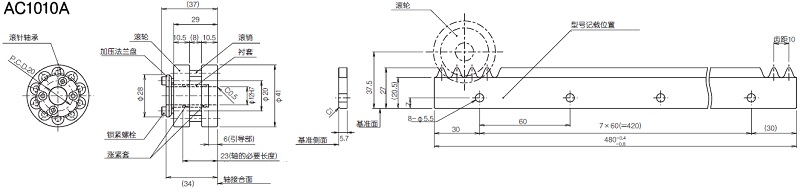

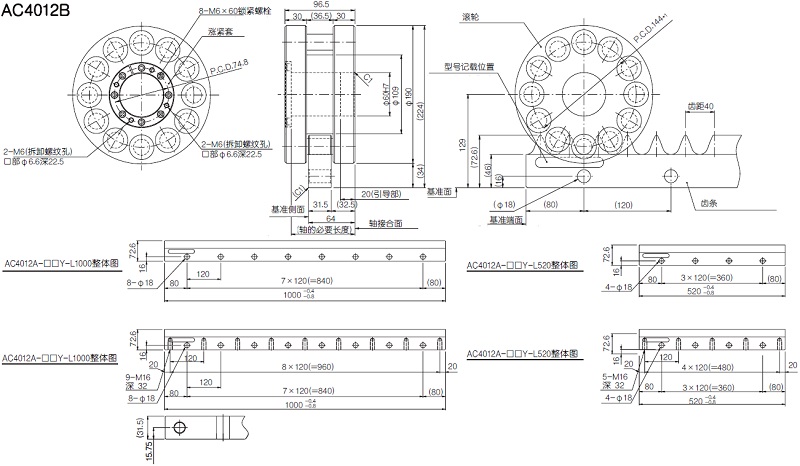

尺寸图



	产品样本
